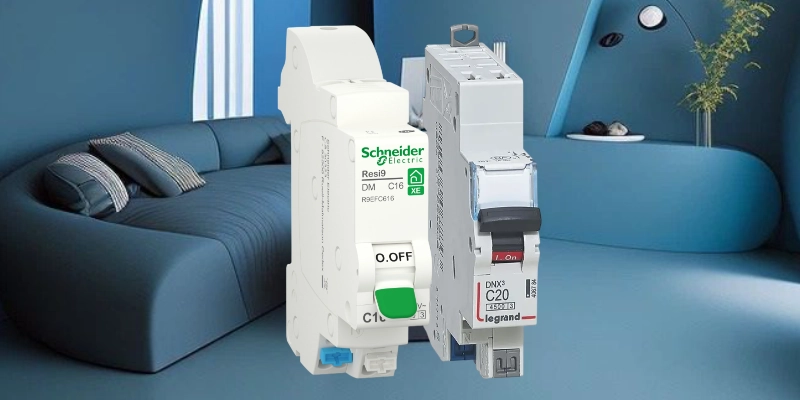

Qu’est-ce qu’un disjoncteur modulaire ?

Le disjoncteur modulaire est un élément central du tableau électrique moderne. Il protège chaque circuit contre les surcharges et les courts-circuits, deux phénomènes dangereux capables d’endommager vos équipements ou de provoquer un incendie. Installé sur un rail DIN, il est conçu pour être compact, simple à manipuler et facile à remplacer.

Son rôle est essentiel : en cas d’anomalie, il coupe instantanément l’alimentation du circuit concerné, évitant ainsi toute propagation de la défaillance. Un tableau électrique dispose généralement de plusieurs disjoncteurs modulaires, attribués aux circuits d’éclairage, aux prises, ou encore aux appareils spécialisés.

À quoi sert un disjoncteur modulaire dans une installation électrique ?

Le disjoncteur modulaire intervient comme le gardien de votre réseau électrique domestique. Contrairement au disjoncteur général, qui coupe toute l’installation, le disjoncteur modulaire agit circuit par circuit, ce qui permet une intervention ciblée en cas de problème.

Grâce à cette segmentation, vous pouvez identifier rapidement la zone en défaut, réarmer le disjoncteur en toute sécurité et reprendre l’alimentation du reste du logement. Cela facilite aussi la maintenance, puisque chaque ligne est protégée individuellement.

Son utilité ne s’arrête pas là : il joue un rôle déterminant dans la conformité électrique, puisque la norme NF C 15-100 impose un disjoncteur par circuit afin de garantir une protection adaptée à la consommation réelle.

Quel calibre choisir pour un disjoncteur modulaire ?

Le choix du calibre est déterminant pour assurer la sécurité du circuit. Un disjoncteur trop faible déclenchera sans raison réelle, tandis qu’un disjoncteur trop puissant laissera passer des surcharges dangereuses.
Chaque disjoncteur doit être adapté au type de circuit qu’il alimente.

Voici les calibres les plus couramment utilisés :

10 A : éclairage.
16 A : prises classiques, circuits polyvalents.
20 A : électroménagers intermédiaires.
32 A : plaques de cuisson ou appareils très puissants.

Mais au-delà de ces valeurs standards, il est important de tenir compte des caractéristiques exactes de votre installation. La section des câbles, la longueur du circuit et la puissance prévisible influencent directement le calibre optimal.

Un disjoncteur calibré correctement permet donc d’éviter les surchauffes du câblage et les pannes répétées, tout en optimisant la durée de vie de vos appareils électriques.

Quel type de disjoncteur modulaire choisir ?

Il existe plusieurs types de disjoncteurs modulaires, adaptés à des usages précis. Le choix dépend de la nature du circuit, de la sensibilité recherchée et du type de charge à protéger.

Les deux technologies les plus répandues sont :

Courbe C : adaptée aux circuits classiques (prises, éclairage, électroménager).
Courbe D : recommandée pour les appareils avec fort courant d’appel (outillage, moteurs, compresseur).

Chaque courbe de déclenchement correspond au comportement attendu du disjoncteur en situation de surcharge. La courbe C est la norme dans les habitations, car elle réagit assez rapidement tout en tolérant un courant d’appel modéré. La courbe D, quant à elle, est utile dans les environnements spécifiques où les appareils peuvent générer des pics d’intensité au démarrage.

Peut vous intéresser : Disjoncteur de protection : types, rôles et normes

Combien de disjoncteurs modulaires installer dans un tableau électrique ?

Le nombre de disjoncteurs modulaires dépend du nombre de circuits présents dans le logement. La norme impose une répartition claire, afin d’assurer une protection adaptée à chaque usage. Plus votre installation est fragmentée, meilleure sera sa sécurité.

Par exemple, un logement moderne peut facilement compter :

Un circuit d’éclairage par niveau ou par zone.
Plusieurs circuits de prises afin de répartir la charge.
Des circuits spécifiques pour les appareils gourmands : four, lave-linge, chauffe-eau, plaques de cuisson…

Cette multiplication des circuits améliore la fiabilité du réseau, tout en évitant les surcharges sur un seul disjoncteur. Elle facilite également la recherche de pannes et les interventions techniques, puisque chaque ligne peut être isolée rapidement.

À découvrir aussi : Comment choisir un tableau électrique ?

Où se place un disjoncteur modulaire dans le tableau électrique ?

Le disjoncteur modulaire se place toujours en aval d’un interrupteur différentiel. Celui-ci protège contre les fuites de courant, tandis que le disjoncteur modulaires se charge des surcharges et courts-circuits. Les deux appareils sont complémentaires, et leur disposition doit respecter un ordre précis dans le tableau.

Généralement, chaque rangée se construit ainsi :

L’interrupteur différentiel en tête.
Les disjoncteurs modulaires associés, positionnés l’un à côté de l’autre.

Cette organisation assure une protection cohérente et une lecture claire de l’installation. Elle permet également de répartir équitablement les circuits entre plusieurs différentiels, afin d’éviter qu’un seul appareil ne prenne en charge l’ensemble de la charge électrique.

Pour une installation bien structurée, il est recommandé :
